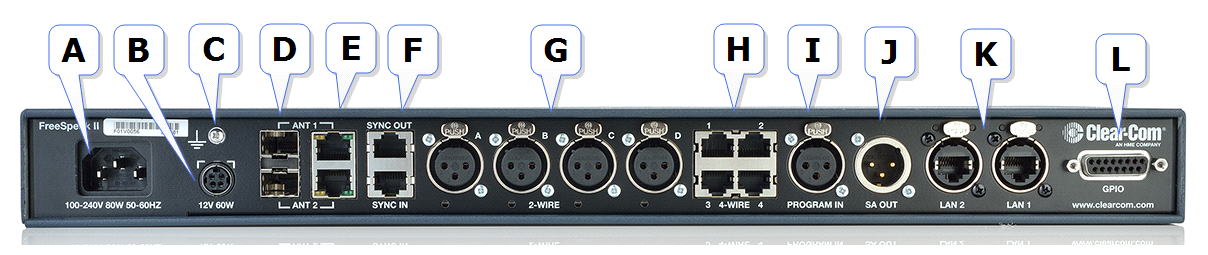

Pinouts
DECT SYNC (connector E)
S
Sync In
Sync Out
Pin 1
DECTSYNC +
DECTSYNC +
Pin 2
DECTSYNC -
DECTSYNC -
Pin 3
8 KHZ+
8 KHZ+
Pin 6
8 KHZ-
8 KHZ-
Partyline (connectors F)
Pin
Description
Pin 1
Ground (shield)
Pin 2
Power
Pin 3
Audio
4-wire intercom (connectors G)
See
Port Function

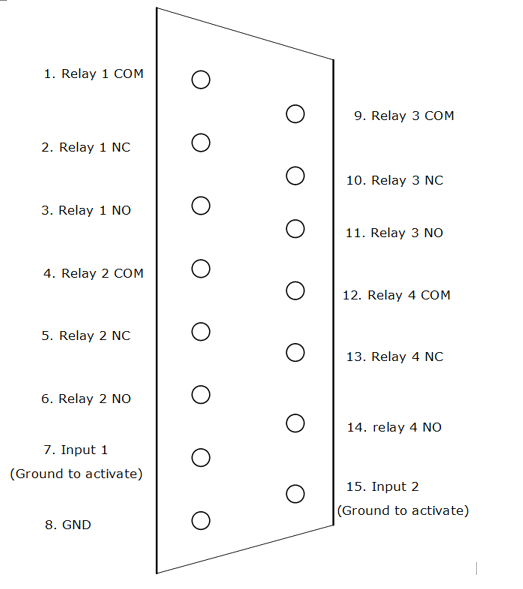

GPIO/DB15 connector (K)
Pin
Description
Pin 1
Relay 1 COM
Pin 2
Relay 1 NC
Pin 3
Relay 1 NO
Pin 4
Relay 2 COM
Pin 5
Relay 2 NC
Pin 6
Relay 2 NO
Pin 7
Input 1 (Ground to activate)
Pin 8
GND
Pin 9
Relay 3 COM
Pin 10
Relay 3 NC
Pin 11
Relay 3 NO
Pin 12
Relay 4 COM
Pin 13
RELAY 4 NC
Pin 14
RELAY 4 NO
Pin 15
Input 2 (Ground to activate)
